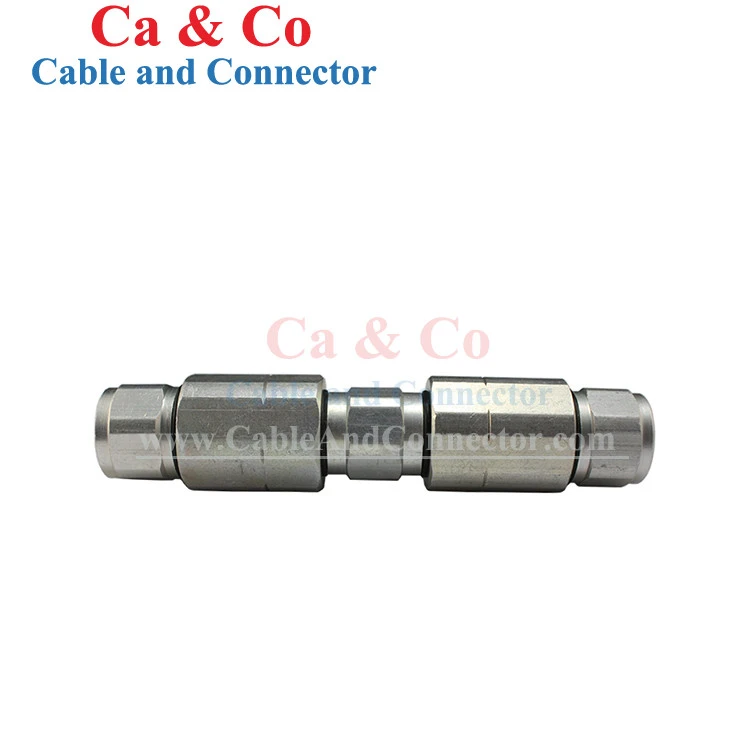

El connector d'empalmament 320 és un connector de cable coaxial d'alumini per empalmar cable coaxial d'alumini 320 en sistemes de transmissió de RF i xarxes de cable. Utilitza una construcció d'alumini i POM per proporcionar la connexió conductora i l'aïllament elèctric necessaris per a l'empalmament de cables.
Especificació
|
Tipus de producte |
Connector d'empalmament 320 |
|
Model CA&CO |
CAC-320-SPLI |
|
Interval de freqüència |
DC ~ 1000 MHz |
|
Tensió de treball |
335 V màx |
|
Tensió de suport |
170V Rms |
|
Contacte del centre |
Menor o igual a 10 mΩ |
|
Contacte exterior |
Menor o igual a 5 mΩ |
|
Resistència d'aïllament |
Major o igual a 1000 MΩ |
|
Durabilitat (acoblament) |
Major o igual a 500 cicles |
|
Norma aplicable |
IEC 60169-24 |
|
Material |
Alumini + POM |
|
Temp. Interval |
-35~+60 graus |
Construcció d'empalmament compacte
Cos del connector d'alumini
El cos d'alumini forma la part conductora i estructural principal del connector.
Components aïllants POM
Els components POM proporcionen aïllament entre les parts conductores del connector.
Estructura d'empalmament integrada
Els components conductors i aïllants s'ajunten en un connector per empalmar cable coaxial.
Rendiment elèctric fiable
Contacte elèctric de baixa-resistència:La resistència de contacte central és inferior o igual a 10 mΩ, mentre que la resistència de contacte exterior és inferior o igual a 5 mΩ, ajudant a minimitzar les pèrdues elèctriques als punts de connexió.
Alta resistència a l'aïllament:El connector proporciona una resistència d'aïllament superior o igual a 1000 MΩ per mantenir la separació elèctrica entre els components conductors.
Interval de freqüència DC–1000 MHz:El connector funciona des de DC fins a 1000 MHz, cobrint el rang de freqüència especificat per als sistemes de cable de RF compatibles.
500+ Cicles d'aparellament:El connector té una capacitat per a almenys 500 cicles d'acoblament, la qual cosa permet la connexió i la desconnexió repetides durant el servei i el manteniment.
OEM i personalització
La personalització està disponible per a comandes que requereixen especificacions del producte o identificació més enllà de la configuració estàndard.
Configuració del producte -Les dimensions personalitzades o les configuracions de components es poden avaluar en funció dels dibuixos del client i dels requisits dels cables.
Requisits de material -Les especificacions de materials alternatius es poden revisar per a requisits específics d'aplicació.
Identificació del producte -Si escau, es poden afegir números de peça del client, codis de model o altres marques necessàries.
Embalatge OEM -Les etiquetes específiques del client-, les quantitats d'embalatge i les instruccions d'embalatge es poden organitzar per a comandes a granel.
Revisió tècnica -Es poden enviar dibuixos, mostres o especificacions de cables per a l'avaluació abans de la producció.
Control de qualitat
Inspecció de material entrant:Els components d'alumini i POM es comprovan l'estat del material, l'aspecte i les especificacions necessàries abans d'entrar a la producció.
Inspecció dimensional:Les dimensions clau i les superfícies d'acoblament es comproven durant la producció per identificar les desviacions dimensionals abans del muntatge.
Inspecció de muntatge:Els muntadors verifiquen la posició i l'ajust dels components conductors i aïllants durant el muntatge del connector.
Proves elèctriques:Els connectors acabats es comproven per a les característiques elèctriques rellevants, inclòs el rendiment de contacte i aïllament.
Inspecció final:Les unitats acabades s'inspeccionen per veure'n l'aspecte, les condicions de muntatge i la identificació del producte abans de l'embalatge.
Instal·lació i Manteniment
Preparació del cable -Prepareu l'extrem del cable segons els requisits de terminació especificats del connector abans del muntatge.
Alineació de components -Col·loqueu el cable i els components del connector correctament abans d'assegurar la connexió.
Protecció de la connexió -Completeu el muntatge segons el procediment d'instal·lació aplicable per mantenir un contacte adequat.
Post-comprovació d'instal·lació -Inspeccioneu la connexió completada per veure si el muntatge, la subjecció i els danys visibles són correctes.
Manteniment -Durant la reparació o substitució del cable, inspeccioneu el connector i l'extrem del cable abans de tornar a muntar o substituir els components.
Embalatge i lliurament
Embalatge individual -Cada connector s'empaqueta per separat per protegir el producte durant la manipulació i el transport.
Cartons a granel -Els productes s'embalen en embalatges interiors i cartró d'exportació segons la quantitat de comanda i els requisits d'enviament.
Identificació del cartró -El model, la quantitat, la informació del lot i les marques d'enviament del client es poden incloure a les caixes de cartró exteriors.
Exporta documents -Les factures comercials, les llistes d'embalatge, els certificats d'origen i altres documents requerits es poden preparar segons la comanda.
Planificació de l'entrega -Els horaris de producció i enviament es confirmen segons la quantitat de la comanda i els requisits de lliurament acordats.
PMF
P: Puc demanar una mostra abans de fer una comanda a granel?
A: Sí. Es poden organitzar mostres per als clients que vulguin verificar l'ajust del producte i la idoneïtat de l'aplicació abans d'una compra a granel.
P: Quin és el MOQ per al connector d'empalmament 320?
R: MOQ depèn de la quantitat de la comanda i dels requisits d'embalatge. Poseu-vos en contacte amb nosaltres amb la quantitat necessària per a la confirmació.
P: Quin és el termini de lliurament per a les comandes a granel?
R: El temps de lliurament depèn de la quantitat de la comanda i de la programació de producció. El termini de lliurament confirmat es pot proporcionar amb la cotització.
P: Com puc confirmar si el connector s'adapta al meu cable?
R: Proporcioneu el vostre model de cable, especificacions, dimensions o dibuix tècnic. La compatibilitat es pot revisar abans de fer la comanda.
P: Puc enviar una mostra de cable per a una avaluació de compatibilitat?
A: Sí. Es pot proporcionar una mostra de cable o especificacions detallades del cable per a una avaluació tècnica quan s'hagi de confirmar la compatibilitat.
P: Aquest producte és adequat per substituir un connector existent?
R: La compatibilitat s'ha de confirmar en funció del cable existent, les dimensions del connector i els requisits de l'aplicació. Proporcionar els detalls del producte existents permet una avaluació més precisa.
P: Puc fer una comanda de prova abans de comprar regularment?
R: Les comandes de prova es poden discutir en funció de la quantitat requerida, la configuració del producte i la destinació de lliurament.
P: Doneu suport al subministrament recurrent per a distribuïdors i projectes?
A: Sí. El subministrament regular es pot organitzar segons l'especificació aprovada, la quantitat de la comanda i el calendari de lliurament.
P: Quina informació es necessita per a una cotització?
R: Proporcioneu la quantitat necessària, les especificacions del cable, la destinació de lliurament i qualsevol requisit específic de compra o embalatge.
P: Podeu proporcionar una cotització basada en la demanda anual?
A: Sí. Per a compres planificades o recurrents, proporcionar la quantitat anual estimada ens pot ajudar a avaluar l'acord de producció i subministrament adequat.
