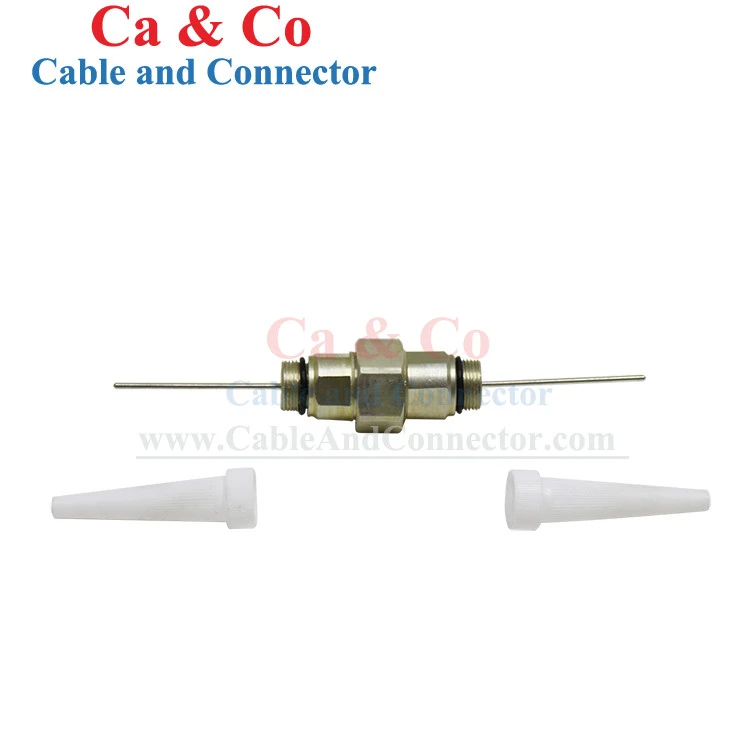

El connector KS To KS és un adaptador-a-de carcassa dissenyat per connectar dues interfícies KS compatibles en equips coaxials i de RF. Proporciona una connexió mecànica i elèctrica directa entre components amb terminacions KS, el que el fa adequat per a la interconnexió d'equips, l'extensió de cables i la substitució de les connexions d'interfície KS existents.
Especificació
|
Tipus de producte |
Connector KS a KS |
|
Model CA&CO |
CAC-KS-KS |
|
Interval de freqüència |
DC ~ 1000 MHz |
|
Tensió de treball |
335 V màx |
|
Tensió de suport |
170V Rms |
|
Contacte del centre |
Menor o igual a 10 mΩ |
|
Contacte exterior |
Menor o igual a 5 mΩ |
|
Resistència d'aïllament |
Major o igual a 1000 MΩ |
|
Durabilitat (acoblament) |
Major o igual a 500 cicles |
|
Norma aplicable |
IEC 60169-24 |
|
Material |
Alumini + POM |
|
Temp. Interval |
-35~+60 graus |
RF i rendiment elèctric
Contacte coaxial continu
Els contactes central i exterior mantenen camins conductors separats a través de l'adaptador, preservant el camí del senyal coaxial entre les dues interfícies KS.
Resistència de contacte controlada
Les superfícies de contacte central i exterior estan ajustades amb precisió-per mantenir un contacte consistent entre metall-a-i limitar la resistència als punts d'acoblament.
POM Aïllament elèctric
L'aïllant POM separa els contactes central i exterior i fixa les seves posicions relatives, evitant una conducció no desitjada entre els dos camins elèctrics.
Fiabilitat mecànica
Alineació d'aparellament controlada
Les superfícies d'acoblament KS mecanitzades controlen la posició relativa del connector i la interfície d'acoblament, reduint la càrrega desigual dels contactes interns durant el muntatge.
Retenció de contactes
El conjunt de contacte intern es manté pel suport POM i la carcassa d'alumini, limitant el moviment axial i lateral durant l'aparellament i el servei repetits.
Durabilitat de l'aparellament repetit
El conjunt d'acoblament està dissenyat per a connexions i desconnexió repetides, amb el contacte elèctric comprovat després de les proves del cicle d'acoblament-per identificar la degradació del contacte o el moviment del conjunt.
Instal·lació i Manteniment
Acoblament axial
Alineeu les interfícies KS al mateix eix d'acoblament abans de l'enganxament per evitar la càrrega lateral dels components de contacte.
Protecció de contactes
Manteniu les superfícies d'acoblament i les zones de contacte lliures de contaminació abans del muntatge per evitar el contacte elèctric deficient causat per materials estranys.
Substitució directa
La configuració de KS-a-KS permet treure i substituir un adaptador fallit sense convertir l'equip circumdant a una altra interfície de connector.
Aplicació
Proves i verificació del rendiment
Prova de resistència de contacte
Mesureu la resistència entre els contactes centrals i entre els camins de contacte exteriors després del muntatge per detectar un mal contacte, contaminació o defectes de muntatge.
Prova de resistència d'aïllament
Mesureu la resistència entre el centre i els conductors exteriors després del muntatge per detectar fuites causades per aïllament danyat, desplaçat o contaminat.
Prova de tensió de resistència
Apliqueu la tensió de CA especificada entre els conductors central i exterior durant la durada de la prova requerida per comprovar si l'aïllament és trencat o arc.
Prova de durabilitat d'aparellament
Realitzeu cicles repetits d'aparellament i desenganxament del KS, seguits de comprovacions de contacte i continuïtat per identificar el desgast del contacte, el desplaçament o la pèrdua de continuïtat elèctrica.
Prova de rendiment de RF
Mesureu les característiques de transmissió de RF en el rang de freqüències especificat per identificar pèrdues anormals o desviacions de rendiment causades per defectes dimensionals o de muntatge.
OEM i personalització
|
Article OEM |
Paràmetres personalitzables |
|
Interfície KS |
Dimensions d'acoblament, longitud de la interfície, posició de contacte i dimensions crítiques de la interfície |
|
Longitud del connector |
Longitud total segons les dimensions dels components existents o l'espai d'instal·lació |
|
Diàmetre exterior |
Diàmetre exterior de la carcassa segons el component d'acoblament i els requisits d'espai lliure |
|
Contacte del centre |
Diàmetre de contacte, longitud i posició axial |
|
Aïllant |
Diàmetre aïllant POM, mida del forat, longitud i posicionament de contacte |
|
Habitatge |
Longitud de la carcassa d'alumini, perfil exterior i dimensions de la cavitat interna |
Embalatge i lliurament
Protecció de la part individual
Cada connector es pot empaquetar en una bossa de PE per evitar rascades superficials, contaminació per pols i danys per contacte durant la manipulació.
Embalatge de cartró a granel
Les quantitats a granel s'embalen en cartrons interiors i cartrons d'exportació, amb les quantitats d'embalatge fixades segons la comanda confirmada.
Identificació del número de peça
Cada paquet o cartró interior es pot marcar amb el model de producte, la quantitat i la informació del lot per a la recepció del magatzem i la identificació de l'estoc.
-Control de quantitat previ a l'enviament
Els productes acabats es compten a la llista d'embalatge abans de l'enviament per evitar discrepàncies de quantitat entre la producció i el lliurament.
Comandes i adquisicions a granel
MOQ
- CAC estàndard-KS-KS: 100 unitats/comanda
- OEM / personalitzat: 500 peces / comanda.
Mostres
- Quantitat de mostra: 1-5 unitats.
- Hi ha mostres disponibles per a l'avaluació de la interfície KS, les dimensions i la compatibilitat d'aparellament abans de la producció a granel.
Termini de producció
- Comandes estàndard: 7-15 dies laborables.
- Comandes personalitzades: 15-30 dies hàbils després de l'aprovació del dibuix.
Confirmació tècnica
Per a comandes d'OEM o de reemplaçament, proporcioneu les dimensions de la interfície KS, les dimensions generals, les toleràncies crítiques i els requisits del material. Les mostres o dibuixos existents es poden utilitzar per a la verificació dimensional abans de la producció.
PMF
P: Quina diferència hi ha entre un adaptador KS a KS i un adaptador KS a F?
R: Un adaptador KS a KS manté la mateixa interfície KS als dos extrems, mentre que un adaptador KS a F es converteix entre interfícies KS i F. El tipus requerit depèn de les interfícies dels components que s'uneixen.
P: Es pot utilitzar un connector KS a KS amb altres connectors de 5/8 polzades?
R: Només si les dimensions d'acoblament i la geometria de la interfície són compatibles. La designació de 5/8 de polzada sola no confirma la intercanviabilitat.
P: El connector KS a KS és adequat per a sistemes de 75 ohms?
A: Sí. Aquest connector està pensat per a aplicacions de RF coaxial de 75 ohms on les interfícies d'acoblament i la configuració del sistema són compatibles.
P: Puc utilitzar aquest connector per a un sistema d'interfície KS-antic?
R: Sí, sempre que la interfície existent coincideixi amb la configuració KS especificada del connector. Per als equips heretats, es recomana la verificació dimensional abans de substituir-los.
P: Què he de comprovar abans de substituir un adaptador KS existent?
R: Comproveu el tipus d'interfície, les dimensions d'acoblament, l'espai general d'instal·lació i la configuració del contacte. Es pot utilitzar un connector existent o un dibuix tècnic per a la comparació.
P: El connector es pot subministrar amb un número de peça d'etiqueta-privada?
A: Sí. Els números de peça del client, els codis de model i les marques d'identificació es poden aplicar segons l'especificació de producció aprovada.
P: Es pot subministrar el mateix disseny KS a KS per a comandes repetides?
A: Sí. El dibuix aprovat i les especificacions de producció es poden conservar com a referència per a lots de producció posteriors.
P: Quins documents es poden sol·licitar per a la qualificació del proveïdor?
R: Les especificacions del producte, els registres d'inspecció i la documentació de compliment aplicable es poden subministrar segons els requisits de qualificació del client.
